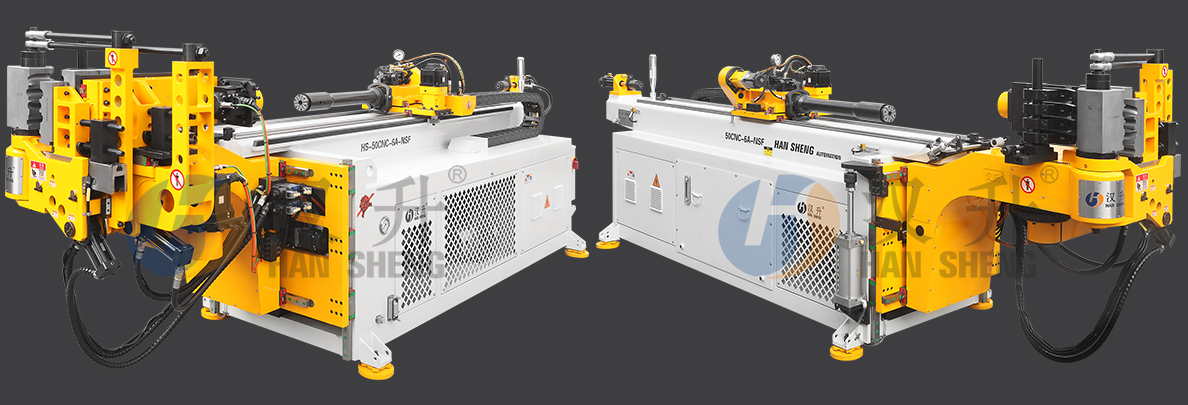

該數控自動右旋(順時針)彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程序操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。
1. 多層模設計可安裝，∮50可以放到三層模三種不同半徑之模具供自動換模以進行彎曲工作，∮38可以放到四層模、∮25可以放到第五層，此臺機器的設計可以根據不同半徑而自由調整層數。
2. 自動換模采用機頭上下左右位移原理,避免舊型送料座夾管位移產生之管件晃動現象。
3. 具Y(送料)、B（轉管）、C（彎管）、X（自動換模左右位移）、Z(上下?lián)Q模) 、F(側輔推)六軸電氣伺服驅動。
Y(送料)軸 日本三菱伺服馬達及驅動器 1000W
B(轉管)軸 日本三菱伺服馬達及驅動器 750W
C(彎管)軸 日本三菱伺服馬達及驅動器 7000W
X(左右移模)軸 日本三菱伺服馬達及驅動器 750W
Z(上下?lián)Q模)軸 日本三菱伺服馬達及驅動器 2000W
4. C軸(彎管)采用伺服驅動高精密齒輪搭配高精度減速機傳動設計，具有機頭簡潔、無間隙、彎曲干涉小、剛性高、使用壽命長、高精確、輸出功率高、節約能源及控制性佳等優點。
機頭造型設計經動態力學分析，機頭結構一體化、剛性高、堅固平穩，工作時不晃動可輕易確保高彎曲精度。
5. 機頭造型設計經動態力學分析，機頭結構一體化、剛性高、堅固平穩，工作時不晃動可輕易確保高彎曲精度。
1 | 最大彎管能力/碳鋼管 ( S=40kgf/mm2 ) | mm | 50x2.0 | 1.5D |
2 | 最大彎管能力圓管/非鐵金屬 ( S=25kgf/mm2 ) | mm | 50x3.0 | 1.5D |
3 | 最大彎管能力圓管/不銹鋼管 ( S=60kgf/mm2 ) | mm | 42x1.2 | 1.5D |
4 | 最大彎管能力方管/金屬 ( S=40kgf/mm2 ) | mm | 40X40x1.5 | 1.5D |
5 | 最大彎管能力圓棒 ( S=40kgf/mm2 ) | mm | 18 | 1.5D |
6 | 彎曲(D.O.B.)速度 | deg/sec | 120 | MAX |
7 | 送料(D.B.B.)速度 | mm/sec | 800 | MAX |
8 | 轉管(P.O.B.)速度 | deg/sec | 220 | MAX |
9 | 總功率 | kw | 20 | |
10 | 機器寬度 | mm | 1150 | |
11 | 機器高度 | mm | 1450 | |
12 | 機器長度 | mm | 5100 | |
13 | 機器重量 | kg | 約3150 |
